椭圆齿轮流量计测量原理：

在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。

产品特点：

按照要求正确安装后的流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，更有0.2级的，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过。

流量计是用来测量液体流量的精密仪表。

系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。

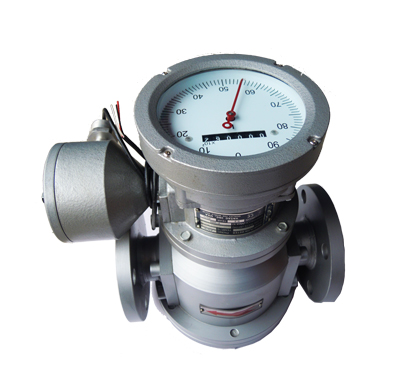

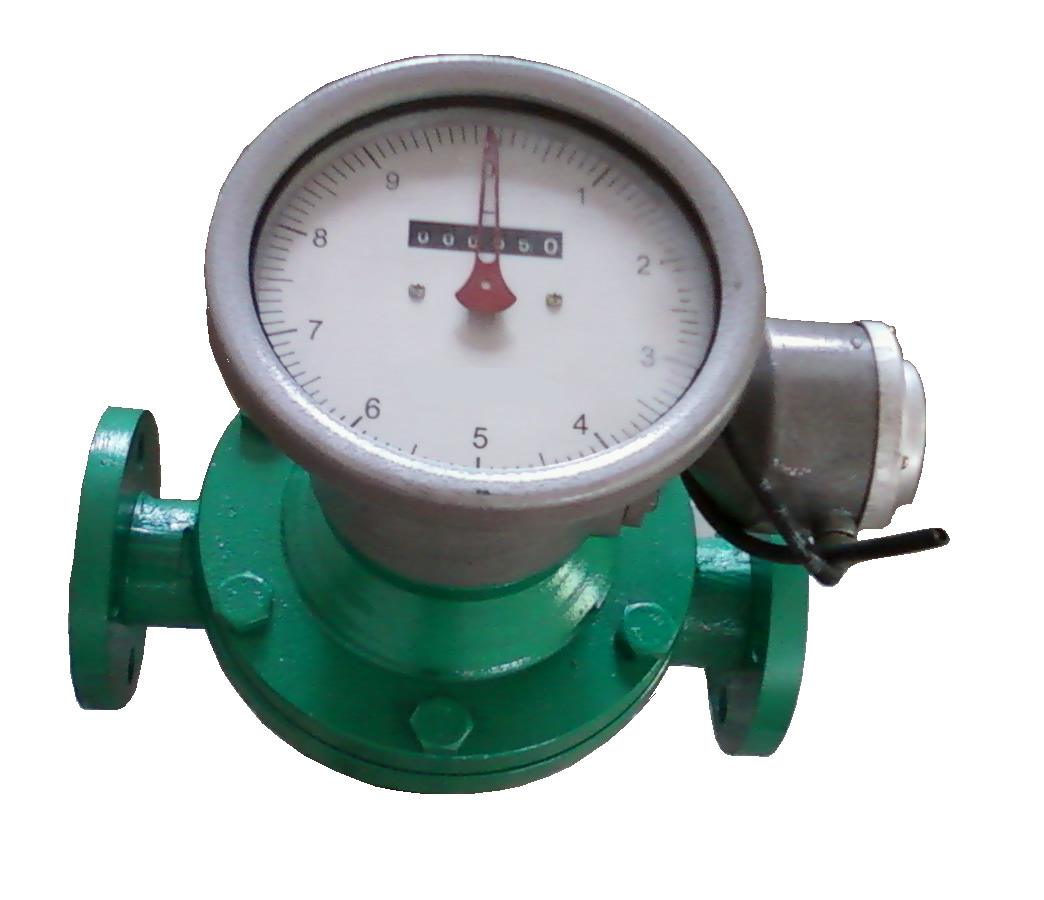

椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。

无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

全中文菜单操作，使用方便，操作简单，易学易懂。

机构简单、坚固、运行可靠；

特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；

安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。

技术参数：

连接方式: 法兰连接:DN10～DN200

安装方式: 水平、垂直

口径系列: DN10，15，20，25，40，50，80，100

压力损失: ≤0.1MPa

精度等级: 普通型0.5级，高精度0.2级

介质压力: 普通型1.6MPa,高压型3.2MPa

粘度范围: 普通型:0.6～200mpa.s,

高粘度200～1000mpa.s

介质温度: 普通型＜120℃，高压型＜200℃

表体材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

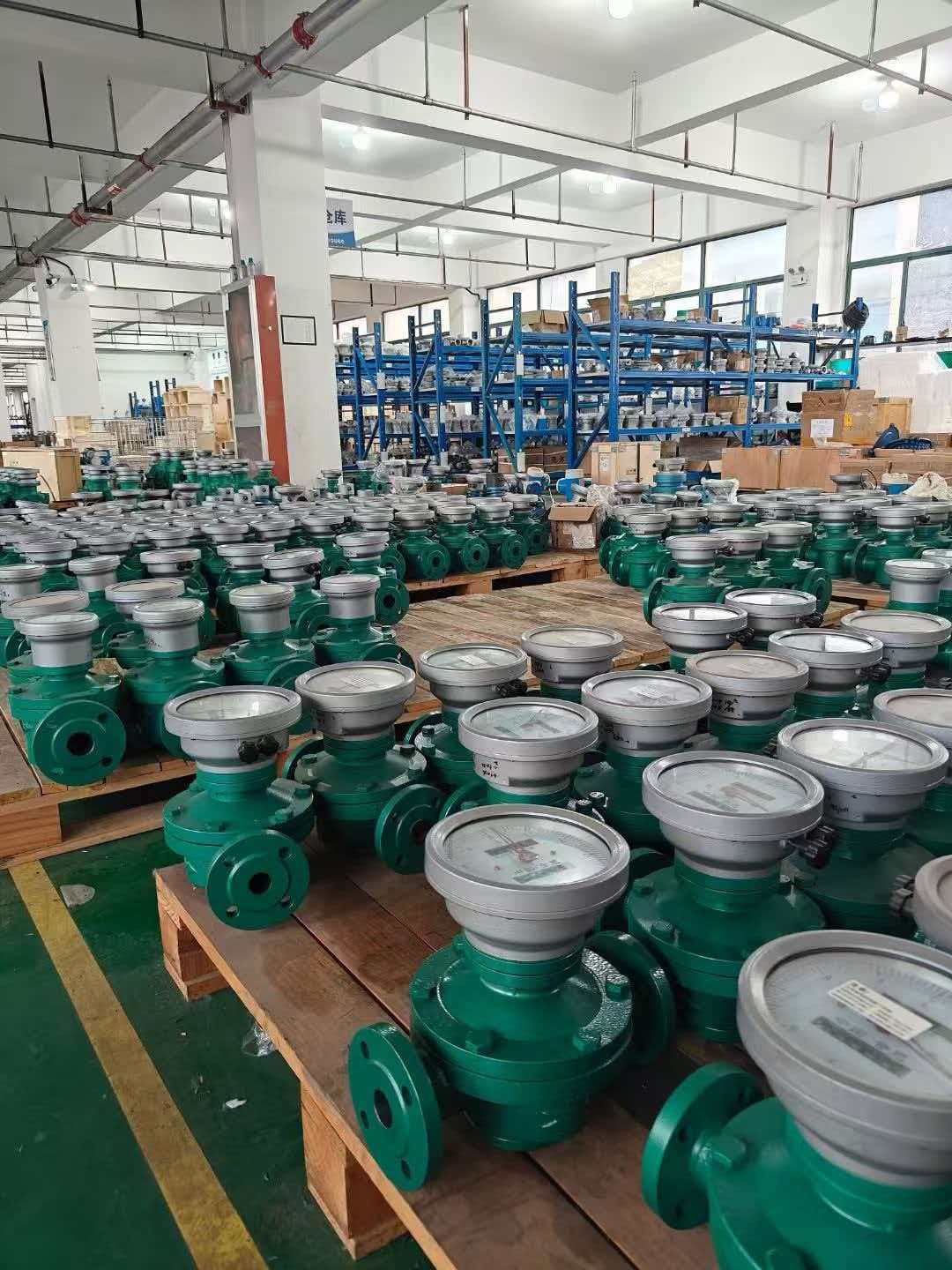

椭圆齿轮流量计生产厂家产品选型：

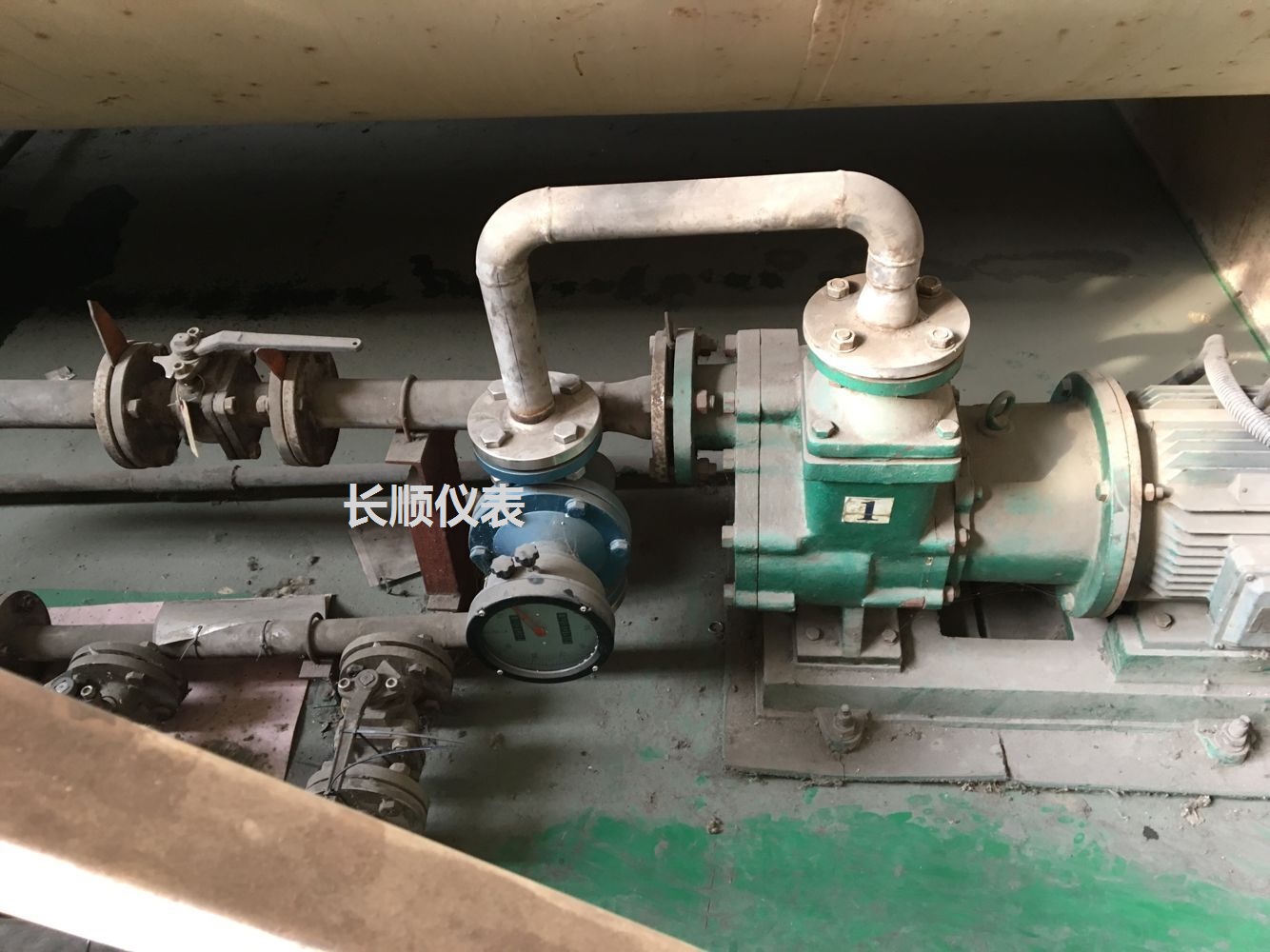

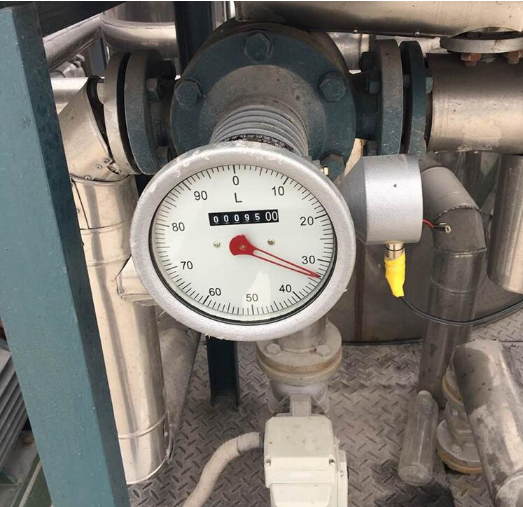

椭圆齿轮流量计安装注意事项：1椭圆齿轮流量计安装前，表面管道应仔细清除杂物。在安装流量计时，应防止杂物跌入管道。汽油流量计尽可能安装成水平位置。2.前需装过滤器，防止变送器因杂物而扎住而阻塞管道，过滤器应定期清洗。3.椭圆齿轮流量计应安装泵的输出端，否则也会造成仪表误差增大。4.在使用时，应使表内充满液体。被测液体内不应混有气体，否则应安装气体分离器。
