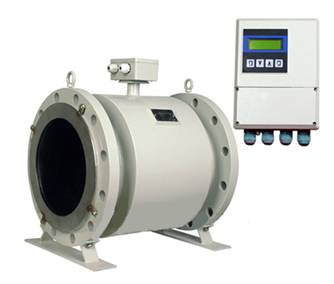

分体式电磁流量计量程范围确认

一般工业用污水流量计被测介质流速以2～4m/s为宜，在特殊情况下，zui低流速应不小于0.2m/s，zui高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4Q:流量（㎡/h） D:管道内径 V：流速（m/h）

污水流量计的量程Q应大于预计的zui大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。

分体式电磁流量计口径及流量的选择：

技术参数数据：

产品特点：

1、适合所有导电率大于5μs/cm液体流量检测。导电率变化不影响性能的改变

2、流量计具有长期的高测量准确度，实际上不受流体物理特性的影响

3、投运方便，流量计按0~10m/s范围自动设定，无需更改测量量程

4、所有与被测介质接触的部件均具有良好的抗腐蚀性和耐磨性，适用范围广

5、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失

6、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关

7、在现场可根据用户实际需要在线修改量程

8、高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂

9、全数字量处理，抗干扰能力强，测量可靠，准确度高，流量测量范围可达 150 ： 1

10、内部具有三个积算器可分别显示正向累计反向累计量及差值积算量，内部设有不掉电时钟，可记录掉电时间

11、具有4-20mA、RS485 、RS232、Hart 和 Modbus 等通讯信号输出

12、具有自检与自论断功能，使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。无机械可动部件，平时无需维护

分体式电磁流量计安装要求

1．流量计应避开安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。

2．尽量安装在室内，若必须安装于室外，应避开雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。

3．流量计应避开安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。

4．为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。

5．安装场所应避开有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。

对直段的要求

为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定要求，否则会影响测量准确度（也可安装整流器，尽量避开在靠近调节阀和半开阀门之后安装）。

对工艺管的要求

流量计对安装点的上、下游工艺管有一定的要求，否则影响测量准确度。

a．上、下游工艺管的内径与传感器的内径相同，并应满足：0.98DN≤D≤1.05DN（式中DN：传感器内径，D：工艺管内径）

b．工艺管与传感器必须同心，同轴偏差应不大于0.05DN

旁通管的要求

为了方便检修流量计，要为流量计安装旁通管，另外，对重污染流体及流量计需清而流体不能停止的，必须安装旁通管。

a．方便流量计的检修

b．对重污染流体必须安装

c．流体不能停止而流量计需清洗
