分体式污水流量计



分体式污水流量计介绍:

CS-LDE-1804分体式污水流量计系列电磁流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总裁。在满足现场显示的同时,还可以输出4-20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。

分体式污水流量计工作原理:

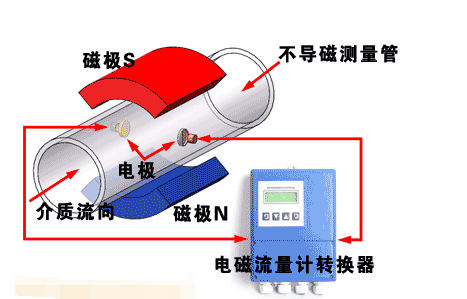

    工作原理是基于法拉第电磁感应定律。在电磁流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离,如图所示。

分体式污水流量计优势及独特卖点:

1.传感器要的部件-线圈作优化的设计,并通过严格的实流试验,切实保证产品的测量精度

2.信号电极作静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度

3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度

4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的主要的工艺),特别是安装线圈后的后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤

5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供测量结果

6.采用定制的双层屏蔽电缆

7.可编程频率低频矩形波励磁,提高流量测量的稳定性,功率损耗低

8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰

9.采用16位嵌入式微处理器,运算速度快,精度高

10.全数字处理,抗干扰能力强,测量可靠,精度高

11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好

12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高

13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等

14.菜单操作,使用方便,操作简单,易学易懂

15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量

16.具有自检与自诊断功能,并在屏幕上显示

分体式污水流量计选型谱



型号

口径



CS-LDE

10~2600





代号

安装形式



Y

一体式

F

分体式



代号

转换器型号

ZA

圆形

ZB

方形(仅适用于分体式)



代号 供电形式
AC

(交流)220V AC 50Hz(90~245V AC 50Hz)

DC

(直流)24V DC (20~36V DC)

LD

锂电池供电(不带信号输出)

  代号 输出信号(可多选)
  I.4 4~20mA
  f 频率 1KHz
  Rs 串行通讯(485)
  H HART协议
  C 控制输出




 代号

防爆要求

 N

无防爆

 EX

防爆



代号

介质温度

T1

≤65℃

T2

≤120℃

T3

≤180℃(仅适用于分体式)



代号

内衬材质

NE

氯丁橡胶(≤65℃)

PVC 聚氯乙烯(≤70℃)

PU

聚氨酯 耐磨(≤80℃)

PTFE

聚四氟乙烯(≤180℃)



代号

电极材质

316L

不锈钢

HC

哈氏合金C

Ti

Ta

Pt
