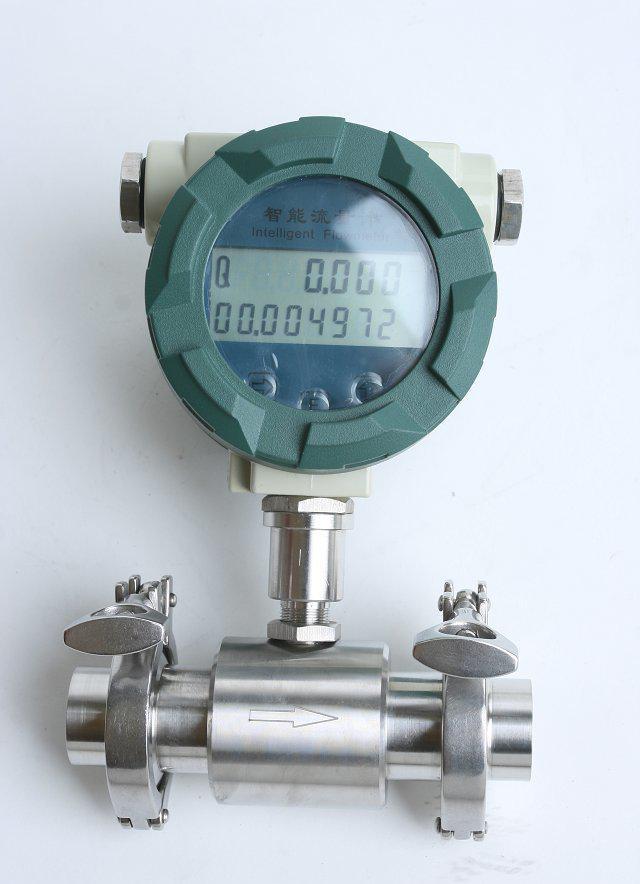

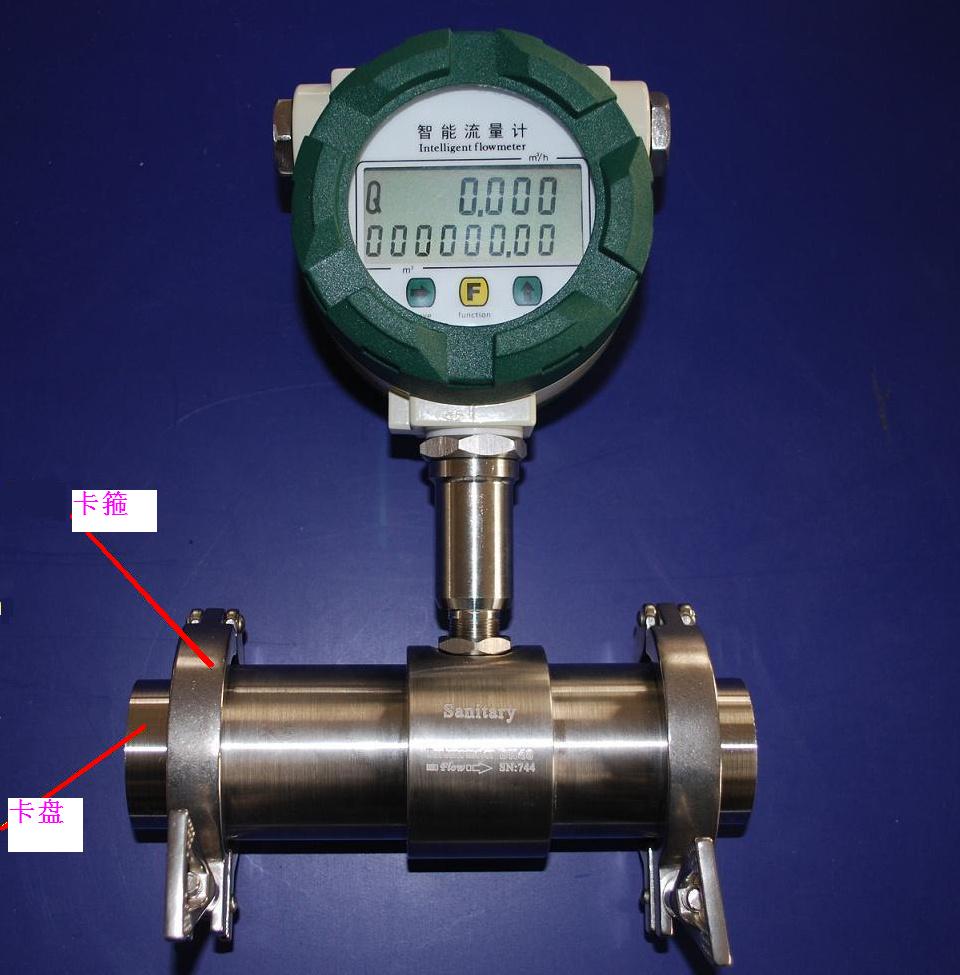

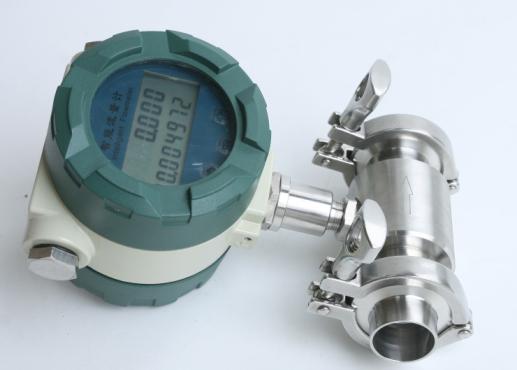

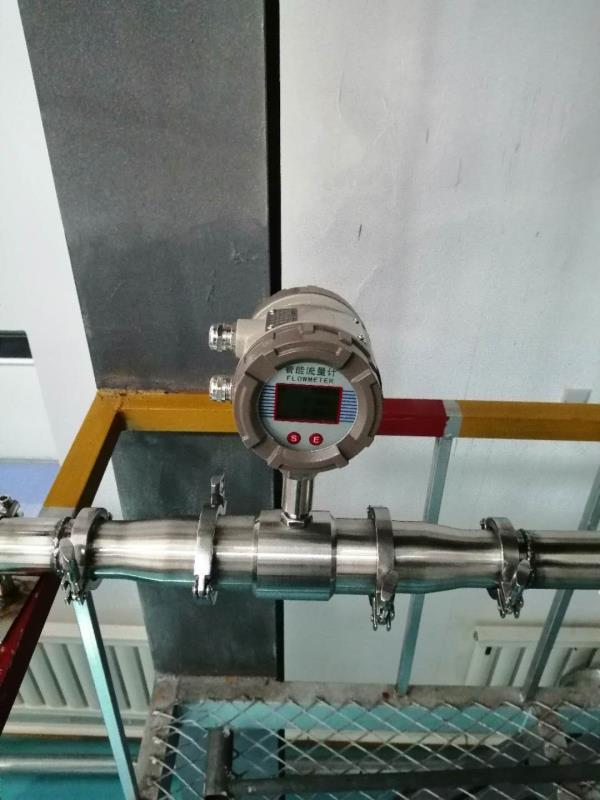

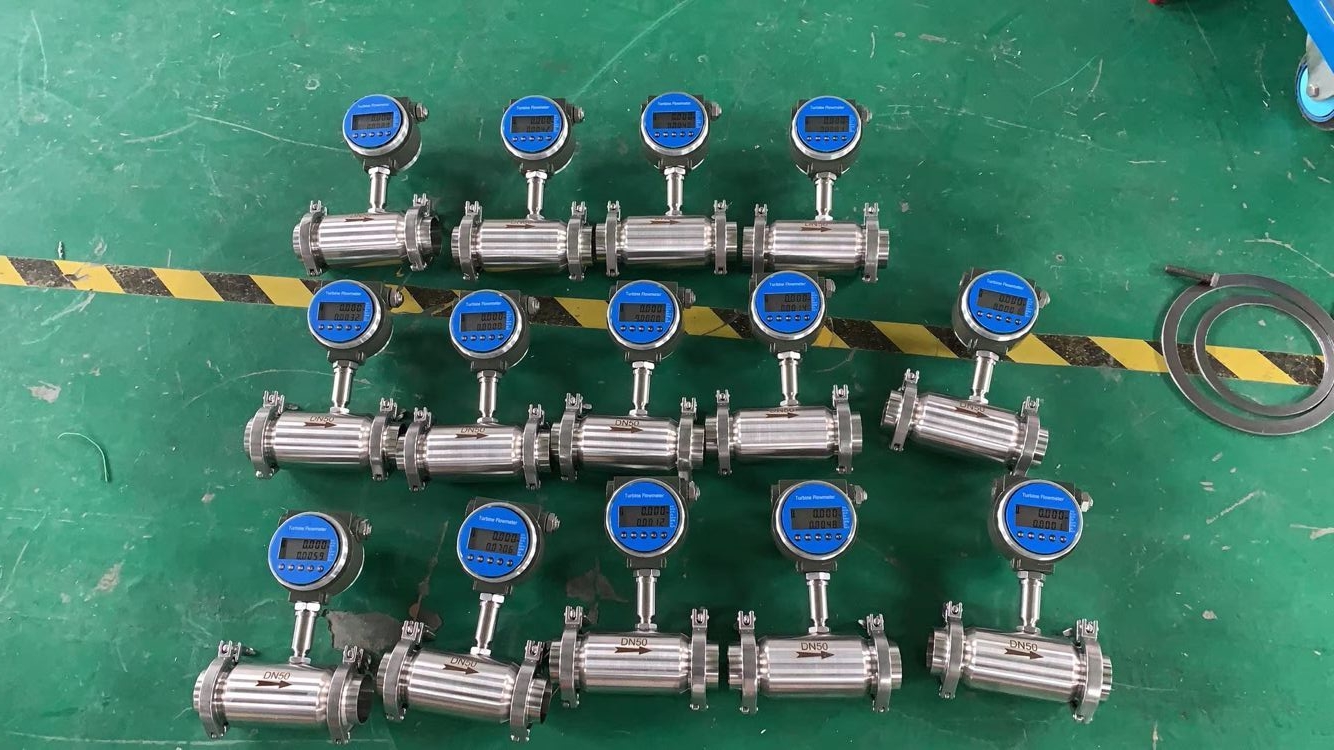

卡箍流量计
|
一、卡箍流量计的介绍
CS-LWGY系列卡箍流量计是吸取了国内外流量仪表技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表传感器是一种流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量传感器可以应用于制药行业。一体化涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。液体涡轮流量计的技术性能对于粘度较高的液压油，机油，小口径规格可以采用实流标定。
二、特点：
 ◆压力损失小，叶轮具有防腐功能。
 ◆具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
 ◆采用的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
 ◆仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
 ◆采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、主要技术参数：
1.公称通径：（4～200）mm基本参数见表一；
2.介质温度：（-20～80）℃；分体型（－20～120）℃；
3.环境温度：（-20～55）℃；
4.准 确 度：±0.5%、±1％；
5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；
6.供电电源：电压：12V±0.144V,电流：≤10mA；
7.输出电压幅值：高电平≥8V，低电平≤0.8V；
8.传输距离：传感器至显示仪表的距离可达1000m；
9.现场显示型供电电源：3.6V（锂电池供电，可连续使用3年以上）；
10.显示方式：现场液晶显示瞬时流量和累计流量；
11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出；
四、基本参数
执行标准 | 涡轮流量传感器（JB/T9246-1999） |
仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
精度等级 | ±1%R、±0.5%R、±0.2%R（需特制） |
量程比 | 1:10；1:15；1:20 |
传感器材质 | 304不锈钢、316（L）不锈钢等 |
使用条件 | 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%~90% 大气压力：86KPa~106KPa |
信号输出功能 | 脉冲信号、4~20mA信号 |
通讯输出功能 | RS485通讯、HART协议等 |
工作电源 | A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 |
信号线接口 | 基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
防爆等级 | ExdIIBT6或ExdIICT4 |
防护等级 | IP65或更高（可订制） |
2.流量范围及工作压力
仪表口径 （mm） | 正常流量范围（m3/h） | 扩展流量范围（m3/h） | 常规连接方式 与耐压等级 | 特制耐压等级（MPa） （法兰夹装） |
DN 4 | 0.04～0.25 | 0.04～0.4 | 螺纹连接/6.3MPa | 10、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 螺纹连接/6.3MPa | 10、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 螺纹连接/6.3MPa | 10、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 螺纹连接/6.3MPa 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 螺纹连接/6.3MPa 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
DN 25 | 1～10 | 0.5～10 | 螺纹连接/6.3MPa 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 螺纹连接/6.3MPa 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
DN 40 | 2～20 | 1～20 | 螺纹连接/6.3MPa 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
DN 50 | 4～40 | 2～40 | 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
DN 65 | 7～70 | 4～70 | 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
DN 80 | 10～100 | 5～100 | 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
DN 100 | 20～200 | 10～200 | 法兰连接/1.6MPa | 2.5、4.0、6.3、10、16、25 |
DN 125 | 25～250 | 13～250 | 法兰连接/1.6MPa | 2.5、4.0、6.3、10、16 |
DN 150 | 30～300 | 15～300 | 法兰连接/1.6MPa | 2.5、4.0、6.3、10、16 |
DN 200 | 80～800 | 40～800 | 法兰连接/1.6MPa | 2.5、4.0、6.3、10、16 |
| 选型表： |
型 号 | 说 明 | |||||||
CS-LWGY | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
公称通径 | 4 |
|
|
|
|
|
| 4mm |
6 | 6mm | |||||||
10 | 10mm | |||||||
15 | 15mm | |||||||
20 | 20mm | |||||||
25 | 25mm | |||||||
32 | 32mm | |||||||
40 | 40mm | |||||||
50 | 50mm | |||||||
65 | 65mm | |||||||
80 | 80mm | |||||||
100 | 100mm | |||||||
125 | 125mm | |||||||
150 | 150mm | |||||||
200 | 200mm | |||||||
仪表类型 | N | 传感器型：+12V或24V供电，输出三线制脉冲信号 | ||||||
A | 变送器型：+24V供电，输出二线制4～20mA | |||||||
B | 智能型：锂电池供电，现场显示无信号输出 | |||||||
C | 智能型：+24V供电，现场显示并输出二线制4～20mA | |||||||
C1 | 智能型：+24V供电，现场显示并带有RS485通讯协议 | |||||||
C2 | 智能型：+24V供电，现场显示并带有HART通讯协议 | |||||||
精度等级 | 05 | 0.5级 | ||||||
10 | 1.0级 | |||||||
02 | 0.2级（协商订货，周期较长） | |||||||
涡轮类型 | W | 扩展测量范围 | ||||||
S | 标准测量范围 | |||||||
仪表材质 | S | 304不锈钢 | ||||||
L | 316（L）不锈钢 | |||||||
防爆等级 | N | 非防爆型 | ||||||
E | 防爆型，ExdⅡBT6 | |||||||
压力等级 | N | 常规（参照表2） | ||||||
H(x) | 高压（参照表2）
| |||||||
