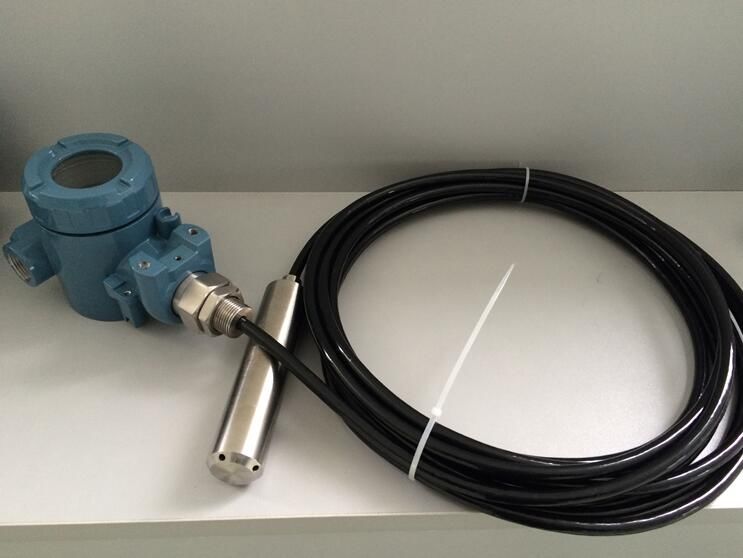

静压投入式液位计



一、静压投入式液位计详细介绍

   CS-YWJ静压投入式液位计是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便.
   采用高性能的扩散硅压阻式压力传感器作为测量元件,经过高可靠性的放大处理电路及精密温度补偿,将被测介质的表压或绝压转换为标准的电压或电流信号。本产品体积小巧,使用安装方便,直接投入水中即可测量出变送器末端到液面的液位高度。采用电路处理技术,性能稳定、高灵敏度;多种量程,可测200m(水柱压力);采用316L不锈钢隔离膜片,适用于多种测量介质;配置灵活,根据需要可选择不同配置;一体式、分体式可选;反极性和过电压保护;抗冲击、防雷击设计;激光调阻温度补偿,零点、量程可现场调节;范围宽抗腐蚀,适于多种介质;过载及抗干扰能力强,性能稳定。
液位计应用工业现场液位测量与控制、城市供水及污水处理、石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。
二、静压投入式液位计特点
稳定性好,精度高
投入式液位变送器直接投入到被测介质中,安装使用相当方便。
固态结构,无可动部件,高可靠性,使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量,不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位变送器具有电源反相极性保护及过载限流保护。
三、静压投入式液位计主要技术指标
测量范围:0.3~100m(由用户自选)
精度:0.2、0.5、1.0级
工作温度:-20~80℃
输出信号:二线制4~20mADC
电源电压:标准24VDC(12~36VDC)
不灵敏区:≤±1.0%FS
负载能力:0-600Ω
相对温度:≤85%
防护等级:IP68
测量形式及范围
0~1~200mH2O
允许过载
2倍满量程压力
工作温度
-20~80℃
温度补偿
-10~70℃
存储温度
-40~80℃
准确度(包含非线性、重复性、迟滞)
0.2%FS(典型) 0.5%FS(最大)
稳定性误差
0.2%FS(典型), 0.5%FS(最大)
温漂系数
0.01%FS(典型,量程不小于5mH2O)
0.03%FS(典型,量程小于5mH2O)
输出信号
(4~20)mA(二/三线制)、(0~10/20)mA
(0~5)V、(1~5)V、)0~10)V
供电电源
15~36 VDC(标定电压24VDC)
负载(Ω)
电流输出型<(u-15v)>5K
外壳材料
合金铝
O型圈
氟橡胶
膜片
316L不锈钢
电缆
专用防水透气电缆
防护等级
IP68(压力传感器部分),IP65(接线盒变送器部分)
四、静压投入式液位计选型表

型谱

说明

CS-YWJ



静压投入式液位计

类别

1



缆式

2



杆式(传感器装在底部,直接接触液体介质)

3



防腐式

4



导压杆式(传感器装在上部,不直接接触介质)

过程连接形式

T



支架安装

N



法兰安装DN40 PN1.0

Y



特别约定

传感器连接材料

1



304

杆式

2



316

3



316L

4



丁晴橡胶与聚氯乙烯复合物

缆式

5



聚四氟乙烯,(聚丙烯法兰)

防爆方式

O



不防爆

E



本安防爆Exia ⅡCT6

显示方式

O



不带现场批示

Z



带电流表指示(0-100%刻度)

X



带现场显示

配重情况

O



无需配重

W



需要配重



-□



安装高度(mm)



-□



测量高度(mm)



-□

被测介质密度(g/cm3)


安装使用:
  在敞口的容器中测量静态液位时,把液位变送器直接投入到容器底部,在容器开口处用尼龙带或三脚可调安装架等将电缆线(接线盒)固定即可。在流动的液体中测量液位时,因介质波动较大,可以在液体中插入一根Φ45mm的钢管,同时在水流方向的反面不同高度的管壁上打若干小孔,使液体流入管内。另一种方法是在液体底部加装阻尼装置,以过滤泥沙和消除动态压力和波浪对测量的影响。

订购:静压投入式液位计
